Produktdetails / Lieferumfang

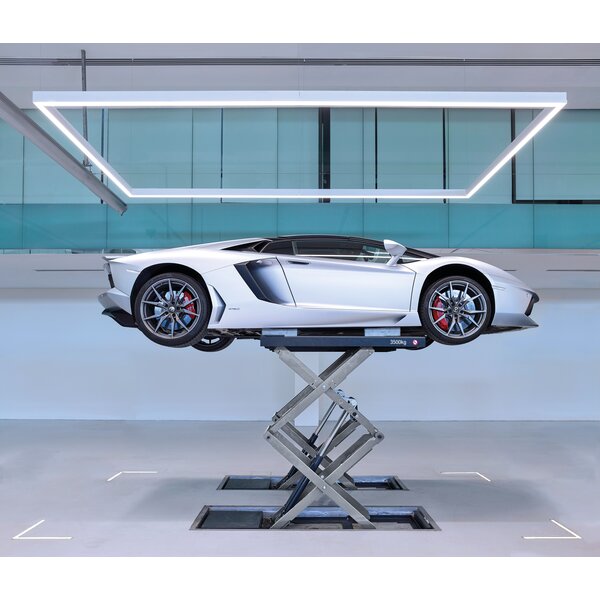

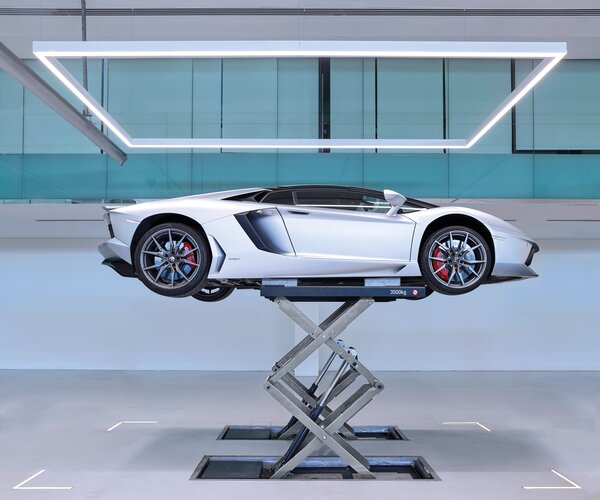

  • Doppel-Scherenhebebühne für den bodenebenen Einbau
  • Aufnahmeplattenlänge stufenlos einstellbar
  • Aufnahmeplattenauszug gerade
  • Aufnahmeplatten und Auszüge granulatbeschichtet
  • Automatische Gleichlaufregelung und hohe Sicherheit durch Zylinder-Wegmesssystem ("Linear-Absolut-Wegmesssystem")
  • 2 Zylinder je Scherenseite, doppelte Sicherheit (Redundanz)
  • Volle Hubkraft bereits im unteren Hubhöhenbereich
  • Sanftes Ein- und Ausfahren in der untersten Position durch innovative Zylinder-Aushubunterstützung
  • Keine mechanische Verbindung zwischen den Scheren, keine Stolperschwelle
  • Keine Druckluft erforderlich
  • Quetsch-/Scherstellungsicherung durch Signaltonsteuerung "CE-Stopp"
  • NOT-AB-Funktion
  • Hohe Seitenstabilität
  • Lackierung Pulverbeschichtung:
    • anthrazitgrau, RAL 7016 (Aufnahmeplatten, Bodenrahmen)
    • fenstergrau, RAL 7040 (Scheren, Bedienpult)
    • Bodenrahmen mit Zweischicht-Pulverlackierung

Lieferumfang:

  • Doppel-Scherenhebebühne, Typ: R-DSF IV 3.5 U, für boden- ebenen Einbau
  • Fundamenteinsätze zum Ausziehen der Aufnahmeplatten im abgelassenen Zustand der Hebebühne
  • Feuerverzinkte Unterlegbleche für Bodenrahmen
  • Bedienpult stehend mit Steuerung und Hydraulikaggregat
  • Hydraulikschläuche für 2 m Abstand Bühne - Aggregat
  • Bedienungsanleitung und Prüfbuch
  • Inkl. Verpackung

Downloads

Verkaufsunterlagen

Broschüren
Technische Datenblätter

Technische Daten

Technische Daten:

Traglast CE3500 kg
Hub-/Senkzeit lastabhängigca. 35 s/35 s
Betriebsdruck270 bar
Einbautiefe115 mm
Breite Aufnahmeplatte605 mm
Länge Aufnahmeplatte1550 - 2100 mm
Gesamtbreite Fundament (empfohlen)2000 mm
Hubhöhe max. (ab Fußboden)1815 mm
Hydraulikaggregat2,2 kW
Versorgungsspannung3 x 400 V/50 Hz
Absicherung16 A träge
ScherstellensicherungSignaltonsteuerung
Gewicht komplett inkl. Verpackungca. 900 kg
Verpackungsmaße (L x B x H)2100 x 760 x 710 mm
Hydraulikölmenge (nicht im Lieferumfang)ca. 9 l
