Produktdetails / Lieferumfang
COMFORT Variante - Optionen wählbar
(Farbe, Tragarmunterstützung rollengelagert)
- RAL 7040 -
Beschreibung:
- Traglast 6500 kg
- triple safety
- Symmetrische Tragarme
- Variable Aufstellweite
- Aufnahme von Kleinfahrzeugen bis Transporter mit langem Radstand
- Hochwertige Pulverbeschichtung:
- fenstergrau, RAL 7040 (Säulen)

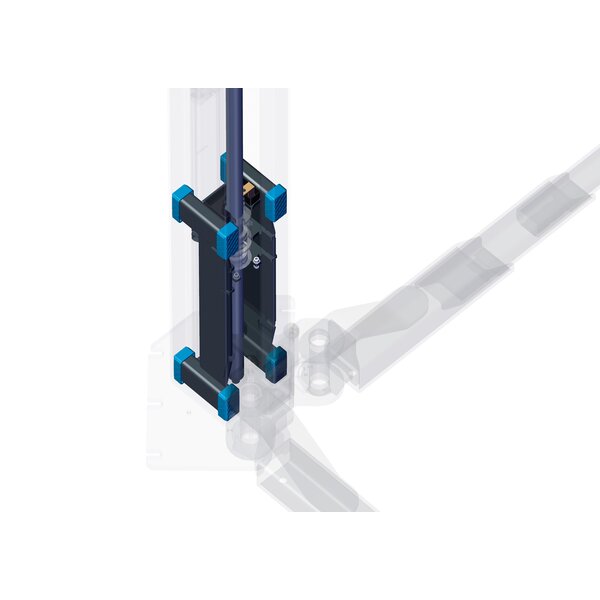

- anthrazitgrau, RAL 7016 (Hubschlitten, Tragarme)
Lieferumfang:

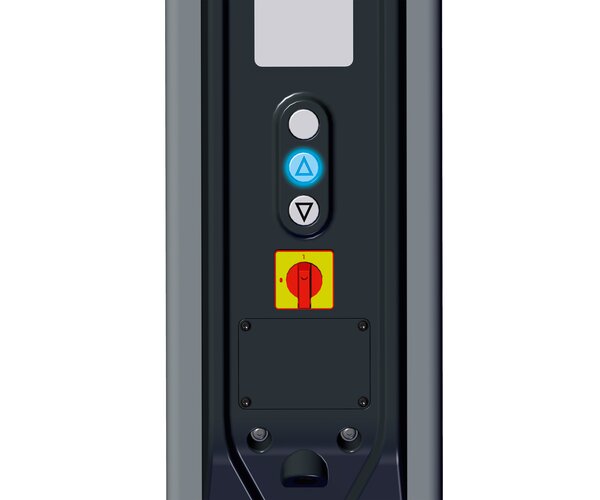

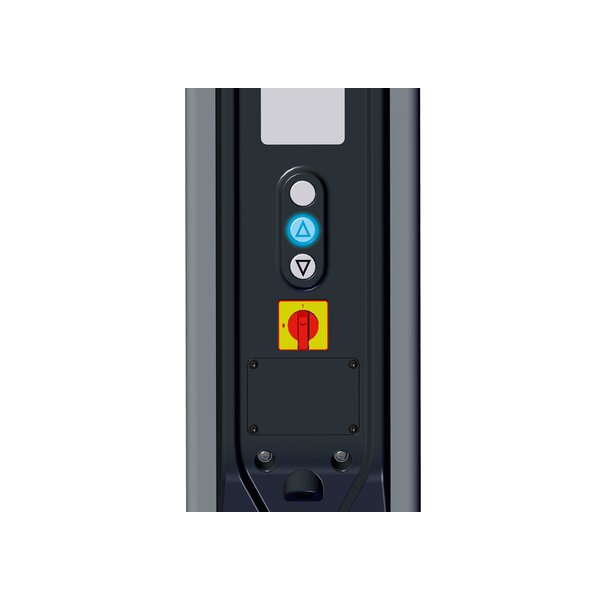

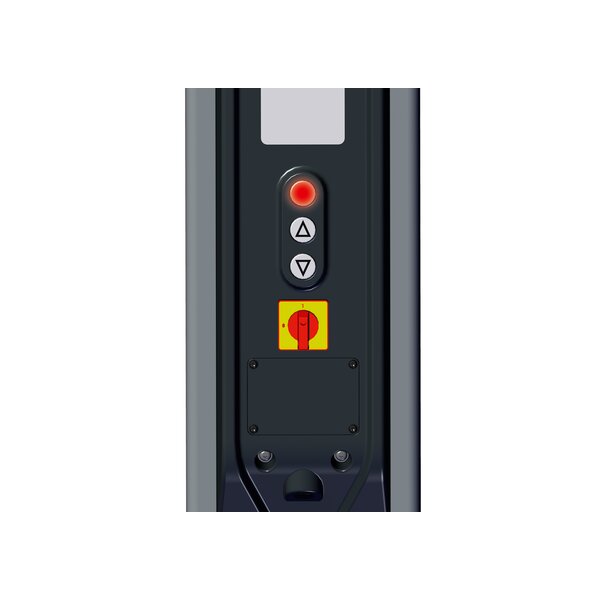

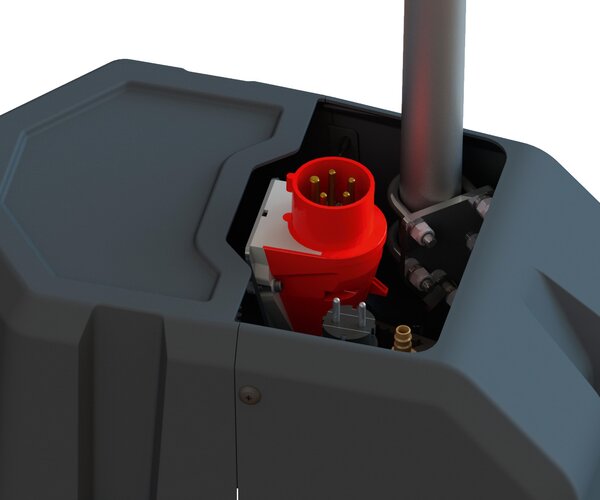

- 2 Säulen mit Bediengehäuse an Bediensäule
- 4 symmetrische Tragarme doppeltteleskopierbar
- Aufnahmeteller-Stecksystem
- Kabelbrücke
- Spindelöl (0,5 l)
- Betriebsanleitung und Prüfbuch
- EG Konformitätserklärung CE
- Transportverpackung
Downloads
Verkaufsunterlagen
| Broschüren | ||
|---|---|---|
|
Broschüre SLIFT MA-STAR
|
||
|
Broschüre (Printversion) SLIFT MA-STAR print
|
||
| Technische Datenblätter | ||
|---|---|---|
|
Technisches Datenblatt MA STAR 6.5
|
||
|
Technisches Datenblatt (Printversion) MA STAR 6.5
|
||
Technische Dokumentation
| Betriebsanleitungen | ||
|---|---|---|
|
Betriebsanleitung MA STAR
|
||
Technische Daten
Technische Daten:
| Traglast CE | 6500 kg |
| Hubhöhe max. | 2065 mm |
| Hub-/Senkzeit (lastabhängig) | ca. 44/44 s |
| Unterschwenkhöhe gesamter Tragarm | 144 mm |
| Verstellbereich Aufnahmeteller | 85 - 115 mm |
| Aufnahmebereich Tragarme | 1037 - 1987 mm |
| Gesamtbreite* | 4192 mm |
| Außenmaß Grundplatten* | 4043 mm |
| Äußere Säulenweite* | 3603 mm |
| Lichte Säulenweite* | 2973 mm |
| Durchfahrbreite | 2630 - 2780 mm |
| Säulenhöhe | 3243 mm |
| Gesamthöhe max.(mit Kabelbrücke) | 5193 mm |
| Antriebsleistung | 2 x 4,0 kW |
| Spannungsversorgung | 3/N/PE 400 V 50 Hz |
| Absicherung | C32 A |
| Gewicht | 1520 kg |
| Verpackungsmaße (L x B x H) | |
| 2 Packstücke à | 3185 x 800 x 1100 mm |
| Geforderte Betonqualität | C 20/25 |
- Geforderte Mindestbetonplattendicke ohne Estrich min. 220 mm
*Maß bezogen auf Durchfahrbreite 2630 mm
