Produktdetails / Lieferumfang
COMFORT Variante - Optionen wählbar
(Farbe/Sportwagentragarme/Sonderspannung)
- RAL 7040 -
Beschreibung:
- Traglast 3500 kg

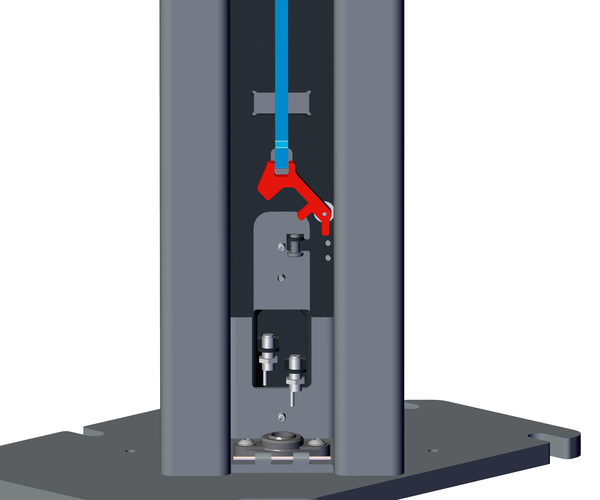

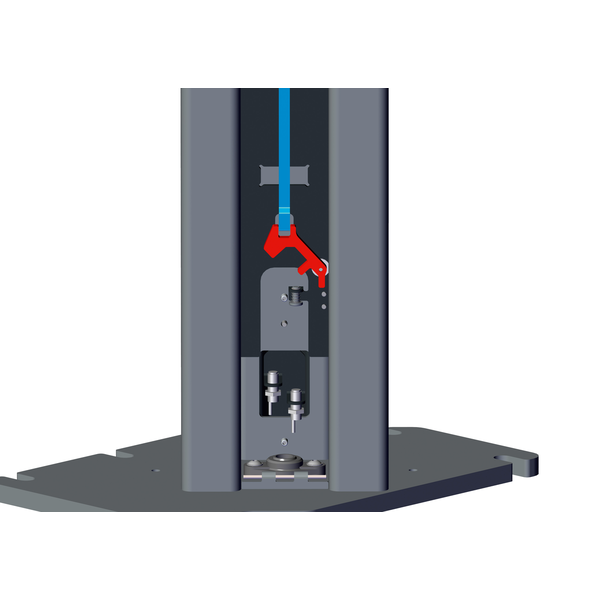

- triple safety

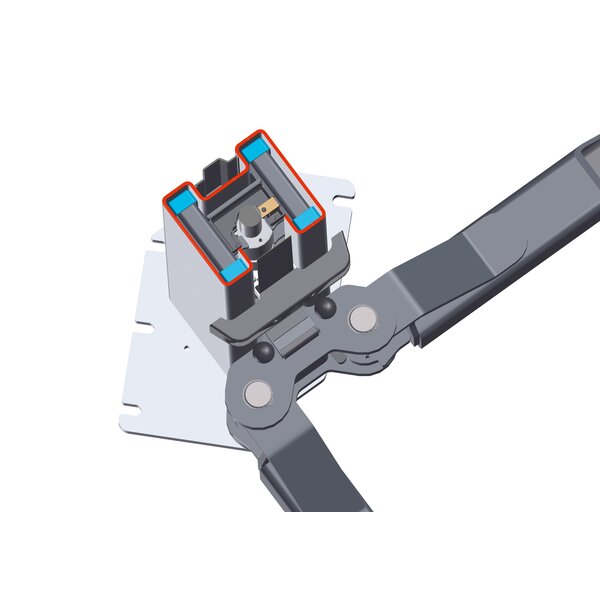

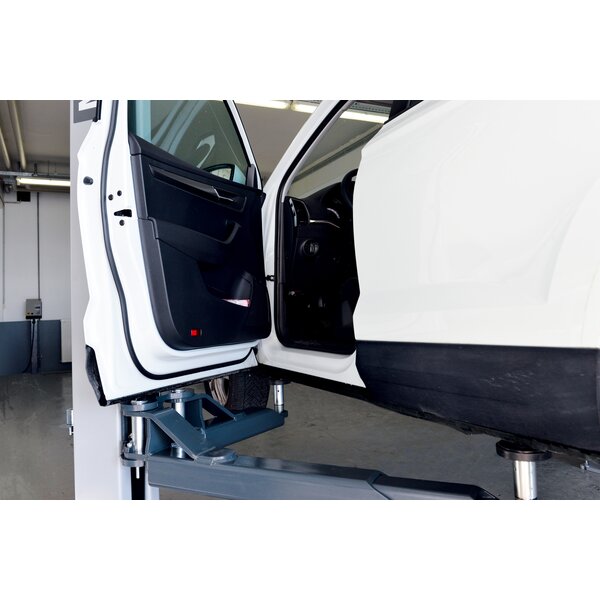

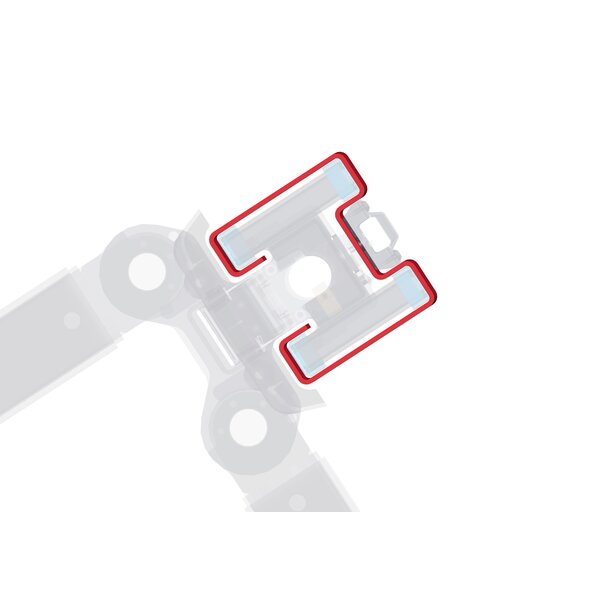

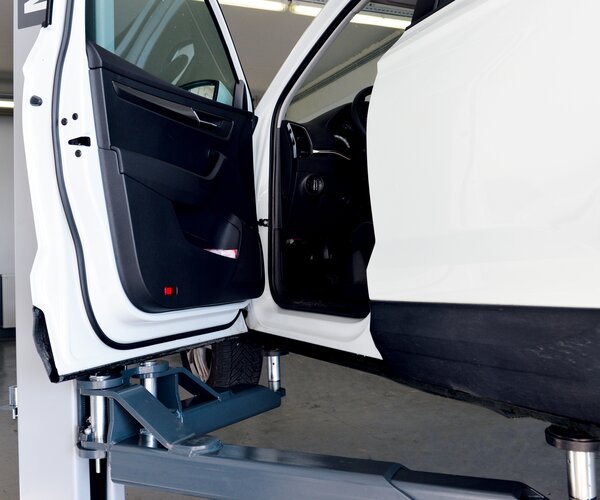

- 45° gedrehte Säulen für großen Türöffnungswinkel
- Asymmetrische Tragarme
- Kurze Tragarme 180° schwenkbar
- Variable Aufstellweite
- Hochwertige Pulverbeschichtung:
- fenstergrau, RAL 7040 (Säulen)
- anthrazitgrau, RAL 7016 (Hubschlitten, Tragarme)
Lieferumfang:
- 2 Säulen asymmetrisch mit Bediengehäuse an Bediensäule
- 4 asymmetrische Tragarme (2 doppelt-, 2 einfach teleskopierbar)
- Aufnahmeteller-Stecksystem

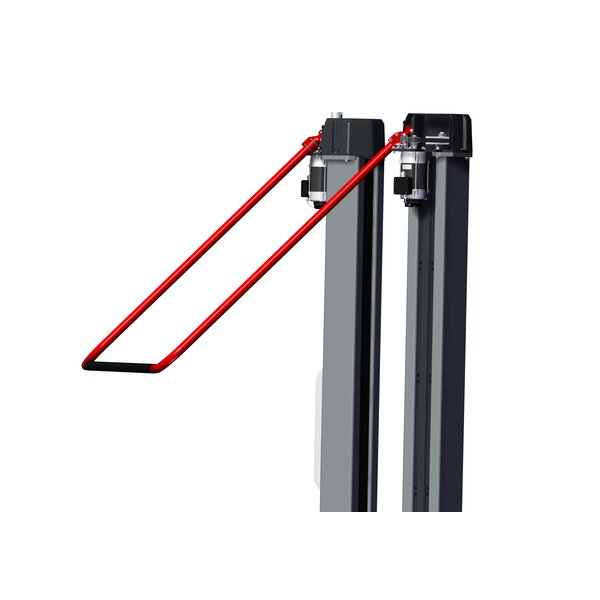

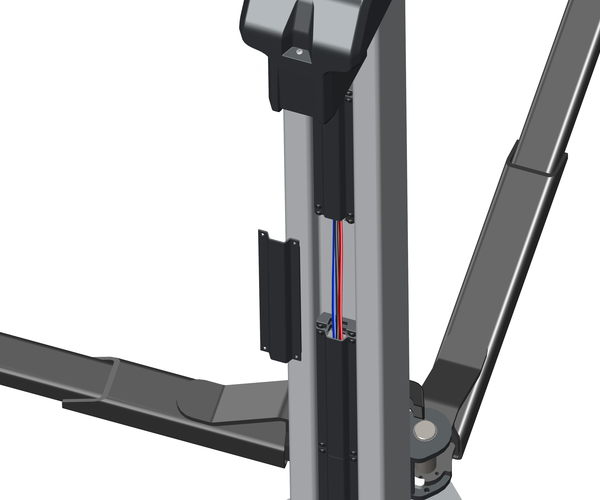

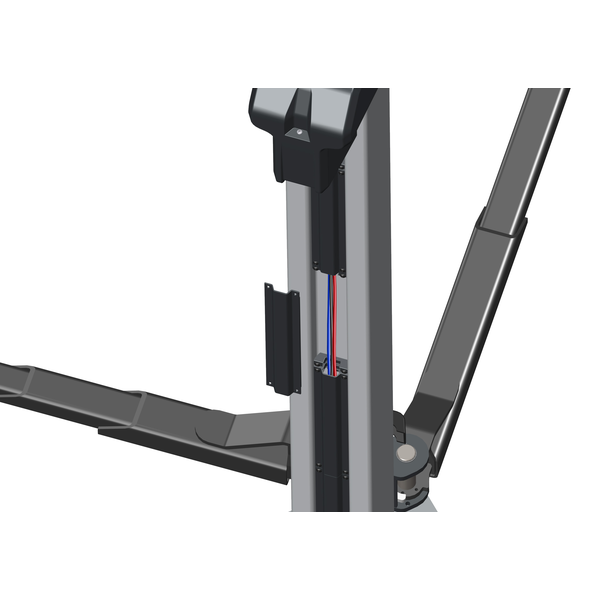

- Kabelbrücke

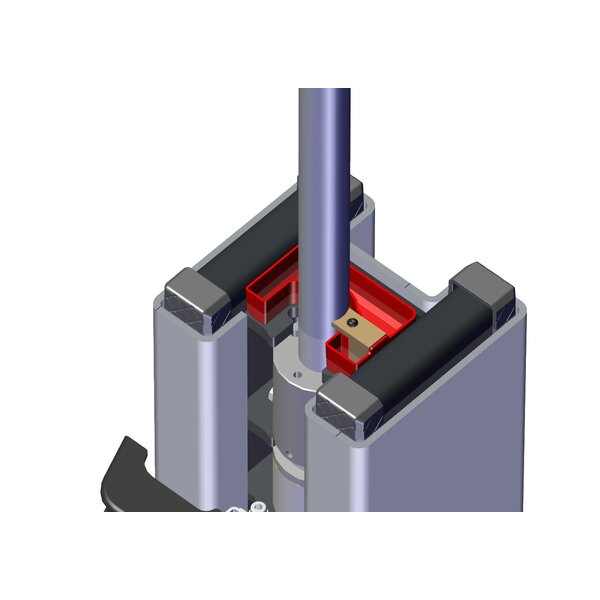

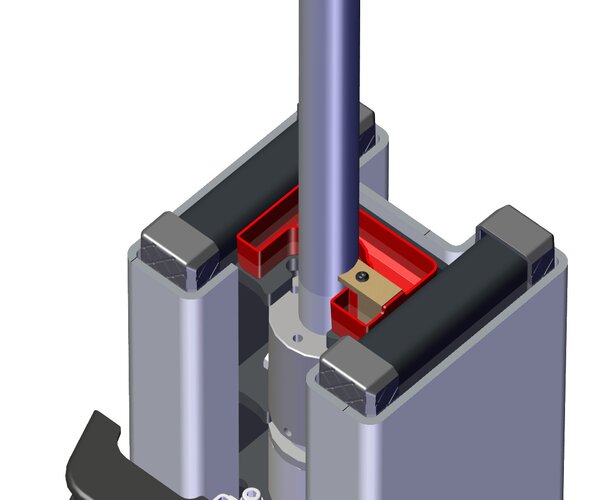

- Spindelöl (0,5 l)
- Betriebsanleitung und Prüfbuch
- EG Konformitätserklärung CE
- Transportverpackung
Downloads
Verkaufsunterlagen
| Broschüren | ||
|---|---|---|
|
Broschüre SLIFT MA-STAR
|
||
|
Broschüre (Printversion) SLIFT MA-STAR print
|
||
| Technische Datenblätter | ||
|---|---|---|
|
Technisches Datenblatt MA STAR 3.5 A
|
||
|
Technisches Datenblatt (Printversion) MA STAR 3.5 A
|
||
Technische Dokumentation
| Betriebsanleitungen | ||
|---|---|---|
|
Betriebsanleitung MA STAR
|
||
Technische Daten

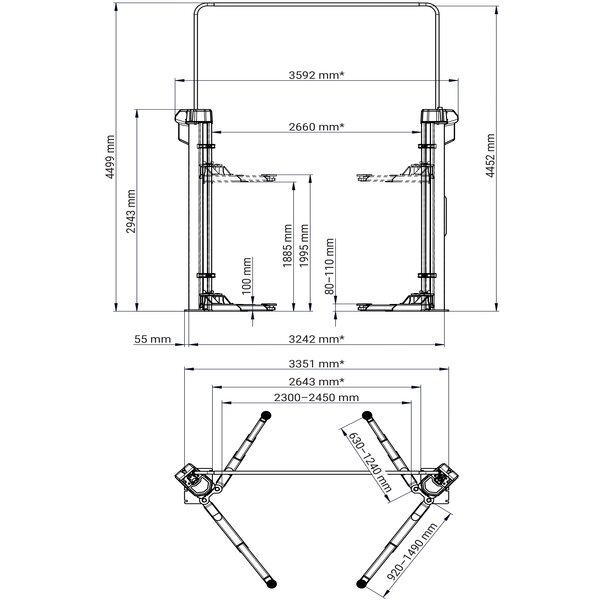

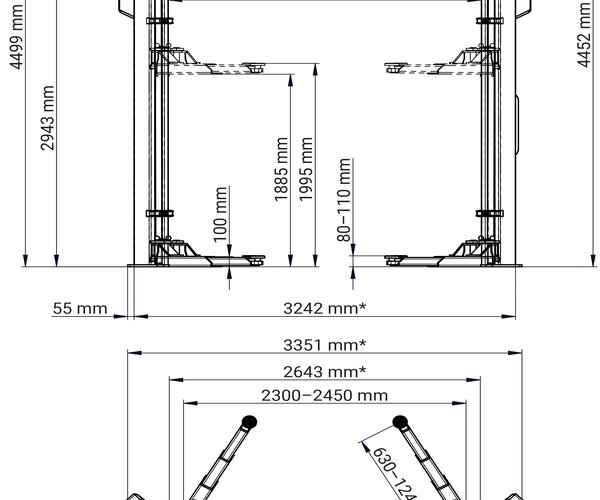

Technische Daten:
| Traglast CE | 3500 kg |
| Hubhöhe max. | 1995 mm |
| Hub-/Senkzeit (lastabhängig) | ca. 40/40 s |

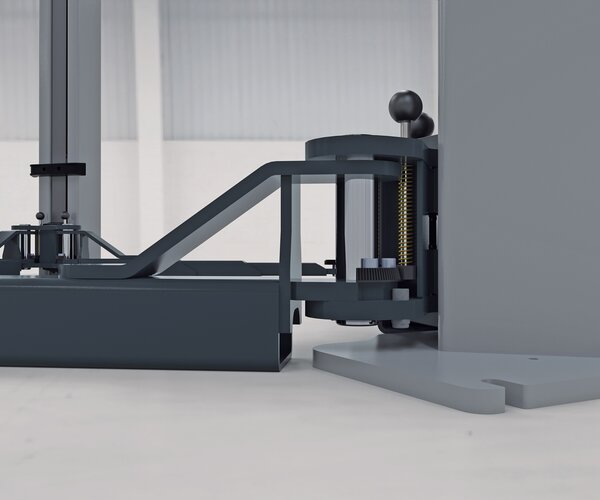

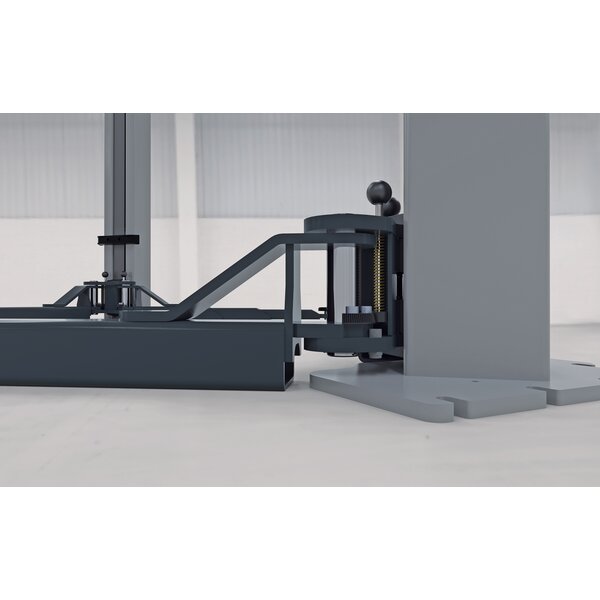

| Unterschwenkhöhe gesamter Tragarm | 100 mm |
| Verstellbereich Aufnahmeteller | 80 - 110 mm |
| Auszugsbereich kurze Tragarme | 630 - 1240 mm |
| Auszugsbereich lange Tragarme | 920 - 1490 mm |
| Gesamtbreite* | 3592 mm |
| Außenmaß Grundplatten* | 3351 mm |
| Äußere Säulenweite* | 3242 mm |
| Lichte Säulenweite* | 2660 mm |
| Durchfahrbreite | 2300 - 2450 mm |
| Säulenhöhe | 2943 mm |
| Gesamthöhe max. (mit Kabelbrücke) | 4499 mm |

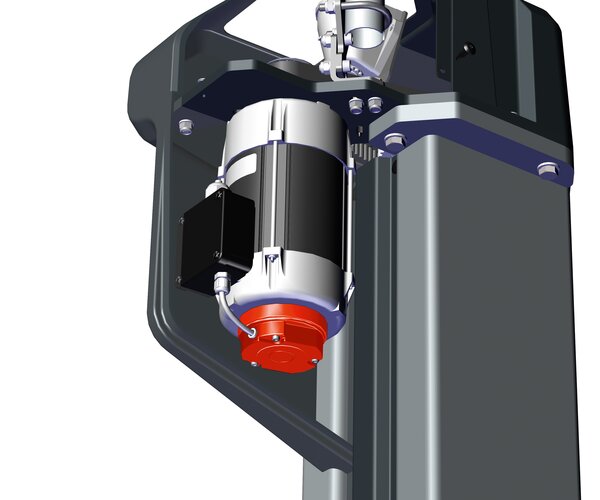

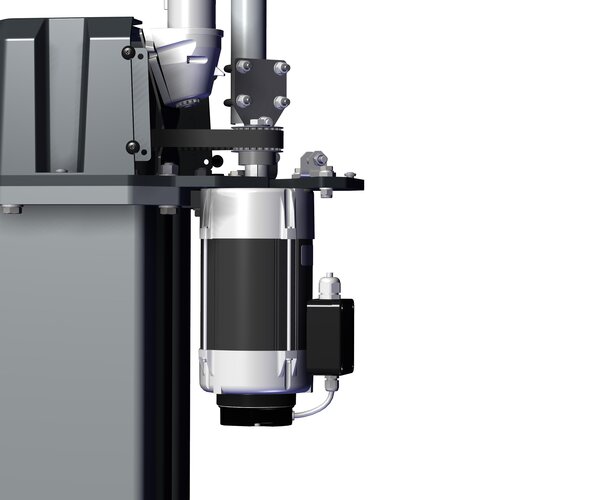

| Antriebsleistung | 2 x 3,0 kW |
| Spannungsversorgung | 3/N/PE 400 V 50 Hz |
| Absicherung | C16 A |
| Gewicht | 650 kg |
| Verpackungsmaße (L x B x H) | 2900 x 1100 x 710 mm |
| Geforderte Betonqualität | C 20/25 |
- Geforderte Mindestbetonplattendicke ohne Estrich min. 180 mm
*Maß bezogen auf empfohlene Durchfahrbreite 2400 mm
