Produktdetails / Lieferumfang
Beschreibung:

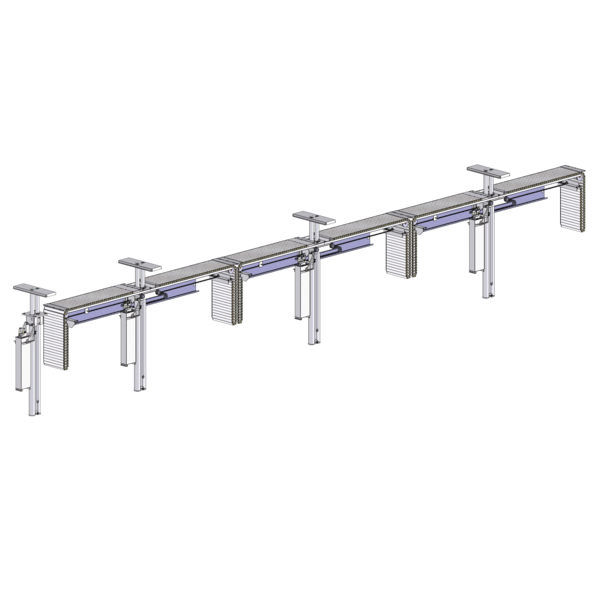

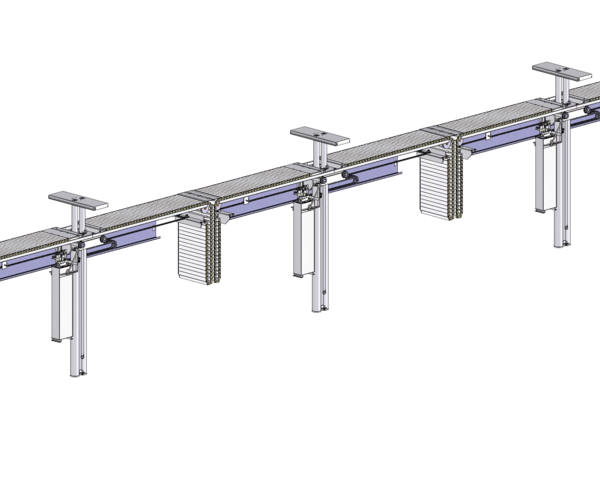

Mehrstempelanlage mit vier Hubeinheiten, davon drei
verfahrbar mit bodenaufliegender Fahrzeugaufnahme und
schmaler Rollabdeckung in Modul-Bauweise
- Flexibel und individuell auswählbarer Stempelabstand durch die Modulbauweise der jeweiligen Einzelkassetten
- Verdrehsicherung durch biegefeste Doppelzylinder-System
- Sehr hohe Betriebssicherheit durch serienmäßiges, redundantes System mit zwei getrennten Hydraulikkreisläufen und zusätzlicher elektronischer Druck- bzw. Dichtigkeits- überwachung
- Korrosionssicherer Hydraulikhubkolben, selbstschmierend, da dieser bei jedem Hub in das Hydrauliköl eintaucht
- Optional auch nachhaltig mit mineralischem Bio-Öl mit langer Haltbarkeit nutzbar
- Mitteldruck-Hydraulikaggregat platzsparend direkt an die Hubeinheiten montiert und mitfahrend an der beweglichen Hubeinheit (keine Schlauchführung und Bewegung in der Kassette)
- Geräuscharmer Betrieb durch sehr leisen Motor inder Einbaukassette
- Robustes Rollabdeckungssystem, mit elektrischen Verfahr- antrieb, aus gelenkgelagerten Aluminium-Profilen mit rutschfester Oberfläche
- Schmale Rollabdeckung mit bodenaufliegender Fahrzeugaufnahme überfahrbarmit Radlasten bis zu 4,0 t
- Elektronische Gleichlaufsteuerung der Hubeinheiten zum gleichmäßigen Heben des Fahrzeuges (nach EN 1493), unabhängig von den unterschiedlichen Höhen der Aufnahme- punkte am Fahrzeug mit robusten induktionsbasierenden Höhenmesssystem
- Hoher Bedienkomfort an der zentralen Steuer- und Programmiereinheit durch zwei getrennte Bedienpanelen (inkl. Textanzeige) für das Verfahren der Hubeinheiten bzw. zum Anheben der Fahrzeuge
- Hohe Einsatzflexibilität durch verschiedene Betriebsarten wie Gruppen- und Einzelbetrieb ermöglichen ein schnelles Arbeiten
- Die Aufnahmepositionen von bis zu 40 Fahrzeuge können gespeichert und jederzeit wieder durch das Positions- Findungs-Programm abgerufen werden
- Kabelgebundene Fernbedienung erleichtert und beschleunigt die exakte Positionierung der Fahrzeugaufnahme (20 m Kabel)
- Einfacher, integrierter druckluftbetriebener Notablass der auch bei Stromausfall anwendbar ist
Lieferumfang:
- Vier Hubeinheiten davon drei verfahrbar, mit S-Roll-Abdeckung
- Aufnahmetraverse anthrazitgrau (RAL 7016)
- 2 Satz Fahrzeug Aufnahmeschieber für Schmiedeachsen mit Kunststoffauflage (VZ 972343)
- 2 Satz Fahrzeug Aufnahme-Klappschieber Höhe 220 (280) mm (VZ 972340)
- Schaltkasten und Tragbares Bedienpanel
- Vorkonfektionierte Kabelbäume pro Hubeinheit, Länge 30 m
- Leitungs- und Befestigungsmaterial
- Einbaukassette/Einbaurahmen nicht im Lieferumfang
- Abschließbarer Hauptschalter
- Bedienungsanleitung und Prüfbuch
- EG-Konformitätserklärung CE
Downloads
Verkaufsunterlagen
Broschüren | ||
---|---|---|
Broschüre SLIFT TRUCKLIFT
|
||
Broschüre (Printversion) SLIFT TRUCKLIFT print
|
Technische Datenblätter | ||
---|---|---|
Technisches Datenblatt TRUCKLIFT 4/3 RS 14.0
|
||
Technisches Datenblatt (Printversion) TRUCKLIFT 4/3 RS 14.0
|
Technische Dokumentation
Betriebsanleitungen | ||
---|---|---|
Betriebsanleitung ES DUAL
|
Technische Daten
Technische Daten:
Traglast CE | 56000 kg |
Traglast je Hubeinheit | 800 - 14000 kg |
Hubhöhe max. | 2050 mm |
Einbautiefe Verschiebestempel/Feststempel | 2523/2723 mm |
Verfahrweg der verfahrbaren Hubeinheit | 4020 mm |
Breite der Aufnahmetraverse | 1000 mm |
Stempeldurchmesser | 2 x 125 mm |
Rollabdeckung überfahrbar mit Radlast | 4000 kg |
Rollabdeckung Breite | 630 mm |
Rollabdeckung Material | Aluminium |
Hubzeit/Senkzeit lastabhängig | ca. 60/60 s |
Hydraulikölmenge (nicht im Lieferumfang) | ca. 260 l |
Betriebsdruck | 70 bar |
Steuereinheit (H x B x T) | 800 x 800 x 300 mm |
Antriebsleistung | 16,0 kW |
Absicherung gG | 35 A |
Spannungsversorgung | 3/N/PE 400 V 50 Hz |
