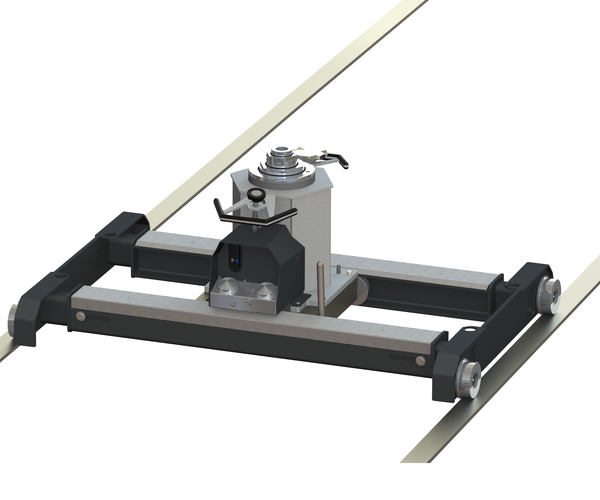

3-fach Teleskop, schienengeführt bodenlaufend
Beschreibung:
Achs- und Getriebeheber Automatik
mit Luftmotor und pneumatischer Eilsteuerung
in extra flacher Bauweise insbesondere zum Ausbau von
Aggregaten und zum Heben von Fahrzeugen bis zu 16,5 t
Steuerung:
- Einzigartiger Gleichlauf-Teleskop-Hubzylinder für verzögerungsfreies Heben im Lasthub mit Eilsteuerung
- Effiziente Eilsteuerung in AUF und AB Bewegung serienmäßig integriert
- Präzise, anwenderfreundliche Fußsteuerung mittels kompakter solider Bedieneinheit für Eil- und Lasthub
- Feinfühliges und präzises Ablassen des Grubenhebers durch bewährtes System mit integrierter Totmannsteuerung
- Höchster Korrosionsschutz der Teleskopstufen durch
Venturi-Prinzip (Trennung von Hydrauliköl und Luftstrom)
- Integrierte Schutzabdeckung gegen unbeabsichtigte Bedienung
Aufbau:
- Exakt am Boden verfahrbarer, schienengeführter Grubenheber zum leichten Verfahren (serienmäßige Nadellager) der ausgebauten Aggregate, insbesondere auch unter Last
- Telskopierbares Fahrgestell zur exakten Einstellung der Spurweite des Grubenhebers, passend zu den in der Arbeitsgrube befindlichen Schienen
- Exakt geführte Schienenlaufrolle (Bund geführt)
- Optionale Laufrollen wandgeführt mit Flachstahl möglich
- Sichere Haltebremse des Hebers in Querrichtung der Arbeitsgrube
- Integriertes Sichtfenster zur Kontrolle der Öl-Menge und Öl-Qualität des Grubenhebers
- Optimiertes Herausheben der ausgebauten Aggregate durch die geringe Bauhöhe des Hebers aufgrund der optimierten Anordnung der Hubeinheit im Fahrgestell
- Das Fahrgestell kann aus ergonomischen Gründen als trittsicheres Arbeitspodest auf Grund der Antirutschbeschichtung genutzt werden
- Korrosionsgeschützte Kolbenstangen durch Selbstschmierung
- Hochwertige Pulverbeschichtung schützt vor aggressiven Flüssigkeiten und erhöht das werthaltige Erscheinungsbild langfristig
Lieferumfang:
- Grubenheber mit Hydro-Pneumatischer-Automatik Steuerung
- Fahrwerk mit vier außenliegenden Bundlaufrollen für Schienen
- Standardpratze 120 x 120 mm
- Bedienungsanleitung und Prüfbuch
- EG-Konformitätserklärung
- Farbe: Heber Grundkörper RAL 7040
- Anbauteile und Fahrgestell RAL 7016
Downloads
Verkaufsunterlagen
Broschüren | ||
---|---|---|
Broschüre SLIFT PIT-JACK
|
||
Broschüre (Printversion) SLIFT PIT-JACK print
|
Technische Datenblätter | ||
---|---|---|
Technisches Datenblatt MPJ 16.5/1200 3S TA
|
||
Technisches Datenblatt (Printversion) MPJ 16.5/1200 3S TA
|
Technische Dokumentation
Produktzeichnungen | ||
---|---|---|
Broschüre PIT JACK Maßblatt
|
Technische Daten
Technische Daten:
Traglast (CE) | 16500 kg |
Eilhubkraft | 600 kg |
Hubweg | 1200 mm |
Hebestufen | 3 |
Aufnahmehöhe min. | 674 mm |
Hubhöhe max. | 1874 mm |
Laufschienenabstand Innenmaß | 825-1738 mm |
Fahrgestell Verstellbarkeit | 230 mm |
Rollenauflage Breite | 44 mm |
Rollenauflage Neigung | 0 % |
Laufschiene min. (B x H) | 50 x 10 mm |
Parallelitätsabweichung Laufschienen max. | 10 mm |
Laufrollendurchmesser (am Bund) | 133 (148) mm |
Aufnahmedurchmesser innen/außen | 45/80 mm |
Durchmesser Kolbenstange | 80/115/170 mm |
Öl-Menge/Qualität | 27,5 l / HLP-D 10 |
Antrieb | 350 l/min. 7-10 bar |
Betriebsdruck | 190 bar |
Gewicht | 572 kg |
