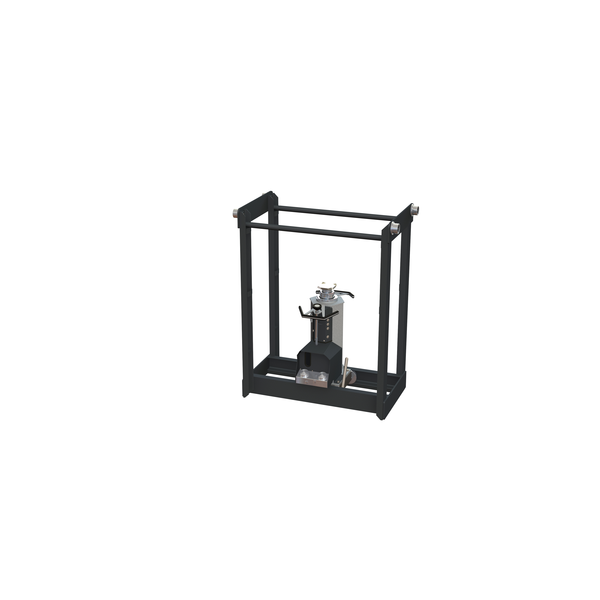

2-fach Teleskop, schienengeführt hängend

Beschreibung:
Achs- und Getriebeheber Automatik
mit Luftmotor und pneumatischer Eilsteuerung
in flacher Bauweise insbesondere zum Ausbau von Aggregaten
und zum Heben von Fahrzeugen bis zu 16,5 t

Steuerung:

  • Einzigartiger Gleichlauf-Teleskop-Hubzylinder für verzögerungsfreies Heben im Lasthub mit Eilsteuerung
  • Effiziente Eilsteuerung in AUF und AB Bewegung serienmäßig integriert
  • Präzise, anwenderfreundliche Fußsteuerung mittels kompakter solider Bedieneinheit für Eil- und Lasthub
  • Feinfühliges und präzises Ablassen des Grubenhebers durch bewährtes System mit integrierter Totmannsteuerung
  • Höchster Korrosionsschutz der Teleskopstufen durch Venturi-Prinzip (Trennung von Hydrauliköl und Luftstrom)
  • Integrierte Schutzabdeckung gegen unbeabsichtigte Bedienung


Aufbau:

  • Hängender Teleskop-Grubenheber speziell für schwierige Böden in Arbeitsgruben, mit auf Maß gefertigtem Fahrgestell, welches speziell auf die individuelle Arbeitsgrube nach Maßblatt angepasst wird
  • Exakt geführte Schienenlaufrolle (Bund geführt)
  • Sichere Haltebremse des Hebers in Querrichtung der Arbeitsgrube
  • Integriertes Sichtfenster zur Kontrolle der Öl-Menge und Öl-Qualität des Grubenhebers
  • Optimiertes Herausheben der ausgebauten Aggregate durch die geringe Bauhöhe des Hebers aufgrund der optimierten Anordnung der Hubeinheit im Fahrgestell
  • Korrosionsgeschützte Kolbenstangen durch Selbstschmierung
  • Hochwertige Pulverbeschichtung schützt vor aggressiven Flüssigkeiten und erhöht das werthaltige Erscheinungsbild langfristig


Lieferumfang:

  • Grubenheber mit Hydro-Pneumatischer-Automatik Steuerung
  • Hängendes Fahrwerk mit vier Laufrollen für Schienen
  • Standardpratze 120 x 120 mm
  • Bedienungsanleitung und Prüfbuch
  • EG-Konformitätserklärung
  • Farbe: Heber Grundkörper RAL 7040
    • Anbauteile und Fahrgestell RAL 7016

Downloads

Verkaufsunterlagen

Broschüren
Technische Datenblätter

Technische Dokumentation

Betriebsanleitungen

Technische Daten

Technische Daten:

Traglast (CE)16500 kg
Eilhubkraft400 kg
Hubweg1200 mm
Hebestufen2
Aufnahmehöhe min.Maßfertigung
Grubenhebertiefe zur RollenlaufschieneMaßfertigung
Hubhöhe max. über RollenlaufschieneMaßfertigung
Laufschienenabstand Innenmaß700-1200 mm
Fahrgestell VerstellbarkeitMaßfertigung
Rollenauflage Breite40 mm
Rollenauflage Neigung8 % / 4,6 °
Parallelitätsabweichung Laufschienen max.10 mm
Laufrollendurchmesser (am Bund)80 (95) mm
Aufnahmedurchmesser innen/außen45/80 mm
Durchmesser Kolbenstange80/115 mm
Öl-Menge/Qualität14,5 l / HLP-D 22
Antrieb350 l/min. 7-10 bar
Betriebsdruck am Block235 bar
Gewicht410 kg
