Produktdetails / Lieferumfang

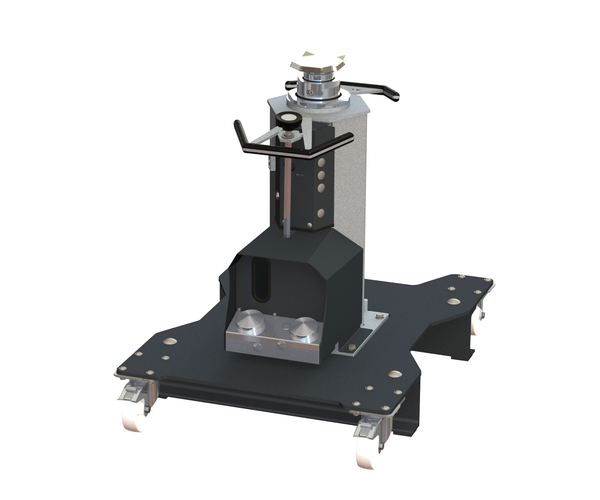

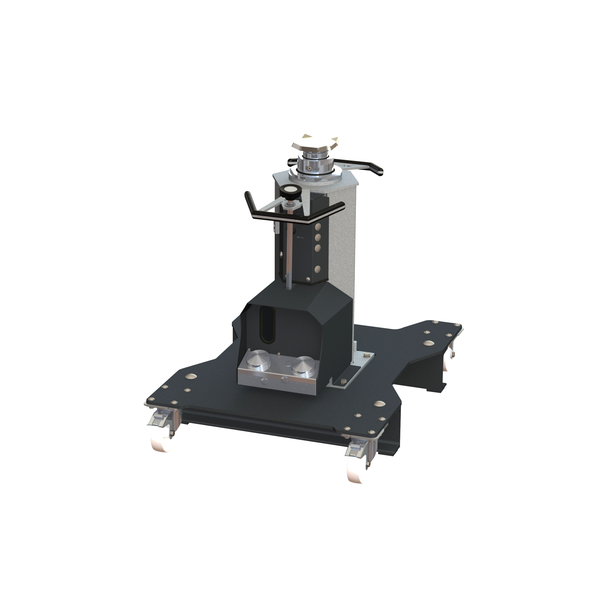

2-fach Teleskop, frei bodenlaufend

Beschreibung:
Achs- und Getriebeheber Automatik
mit Luftmotor und pneumatischer Eilsteuerung
in flacher Bauweise insbesondere zum Ausbau von Aggregaten
und zum Heben von Fahrzeugen bis zu 16,5 t

Steuerung:

  • Einzigartiger Gleichlauf-Teleskop-Hubzylinder für verzögerungsfreies Heben im Lasthub mit Eilsteuerung
  • Effiziente Eilsteuerung in AUF und AB Bewegung serienmäßig integriert
  • Präzise, anwenderfreundliche Fußsteuerung mittels kompakter solider Bedieneinheit für Eil- und Lasthub
  • Feinfühliges und präzises Ablassen des Grubenhebers durch bewährtes System mit integrierter Totmannsteuerung
  • Höchster Korrosionsschutz der Teleskopstufen durch Venturi-Prinzip (Trennung von Hydrauliköl und Luftstrom)
  • Integrierte Schutzabdeckung gegen unbeabsichtigte Bedienung


Aufbau:

  • Am Boden frei verfahrbarer Grubenheber zum flexiblen Einsatz an verschiedenen Arbeitsorten wie z.B. Werkstatt oder Arbeitsgrube
  • Bodenlaufendes Fahrwerk mit vier Lenkrollen, wovon zwei zum Sichern gegen Wegrollen mit Bremsen ausgestattet sind (ohne Last)
  • Federbasierte Wegrollsicherung, d.h. der Heber setzt sich ab einer Traglast von ca. 1000 kg automatisch auf dem Boden ab und sichert sich somit selbst
  • Integriertes Sichtfenster zur Kontrolle der Öl-Menge und Öl-Qualität des Grubenhebers
  • Optimiertes Herausheben der ausgebauten Aggregate durch die geringe Bauhöhe des Hebers aufgrund der optimierten Anordnung der Hubeinheit im Fahrgestell
  • Das Fahrgestell kann aus ergonomischen Gründen als trittsicheres Arbeitspodest auf Grund der Antirutschbeschichtung genutzt werden
  • Korrosionsgeschützte Kolbenstangen durch Selbstschmierung
  • Hochwertige Pulverbeschichtung schützt vor aggressiven Flüssigkeiten und erhöht das werthaltige Erscheinungsbild langfristig


Lieferumfang:

  • Grubenheber mit Hydro-Pneumatischer-Automatik Steuerung
  • Fahrwerk mit vier Lenkrollen
  • Standardpratze 120 x 120 mm
  • Bedienungsanleitung und Prüfbuch
  • EG-Konformitätserklärung
  • Farbe: Heber Grundkörper RAL 7040
    • Anbauteile und Fahrgestell RAL 7016

Downloads

Verkaufsunterlagen

Broschüren
Technische Datenblätter

Technische Dokumentation

Betriebsanleitungen

Technische Daten

Technische Daten:

Traglast (CE)16500 kg
Eilhubkraft400 kg
Hubweg1200 mm
Hebestufen2
Aufnahmehöhe min.867 mm
Hubhöhe max.2067 mm
Fahrgestell (L x B)1010 x 760 mm
Laufrollen80 mm (Polyamid)
Aufnahmedurchmesser innen/außen45/80 mm
Durchmesser Kolbenstange80/115 mm
Öl-Menge/Qualität15,3 l / HLP-D 10
Antrieb350 l/min. 7-10 bar
Betriebsdruck235 bar
Gewicht300 kg
