Produktdetails / Lieferumfang

1-fach Teleskop, schienengeführt hängend

Beschreibung:

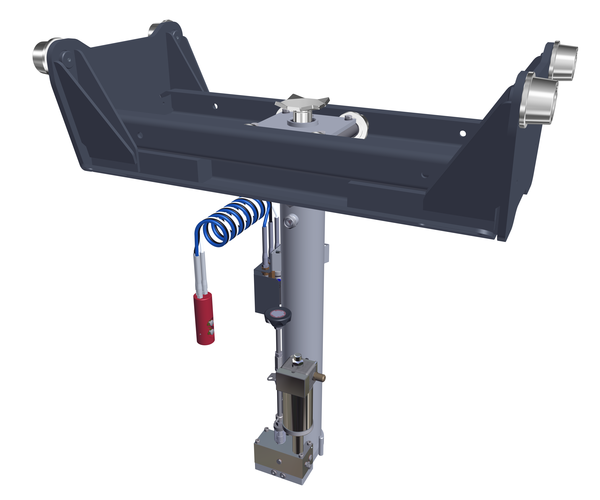

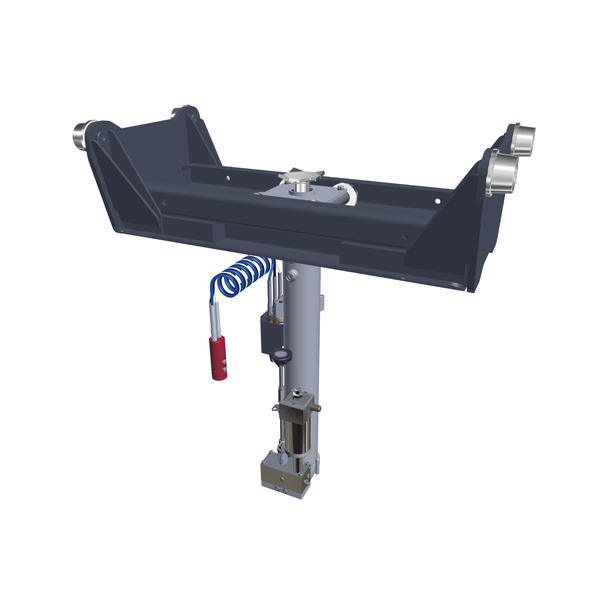

Grubenheber Automatik
mit Luftmotor und pneumatischer Eilsteuerung
Insbesondere für Rad- und Bremsenarbeiten sowie für den Ausbau
von kleineren Baugruppen in Verbindung mit Achstraversen und
Abstützböcken von PKW und Transportern mit 4,0 t Traglast

Steuerung:

  • Effiziente Eilsteuerung in AUF und AB Bewegung serienmäßig integriert
  • Präzise, anwenderfreundliche, pneumatische Handsteuerflasche mit magnetischer Halterung zur komfortablen und flexiblen Bedienung des Eil- und Lasthubes mit vergrößerter Einsicht im Bedienerradius
  • Feinfühliges und präzises Ablassen des Grubenhebers durch bewährtes System mit integrierter Totmannsteuerung


Aufbau:

  • Zum exakten Verschieben wird der Grubenheber am oberen Grubenrand schienengeführt
  • Garantiert leichtes verschieben des Grubenhebers, da alle Laufrollen in Quer- und Längsrichtung mit Nadellager ausgestattet sind
  • Langer Gesamthubvon 750 mm, um weit obenliegende Aggregate zu erreichen
  • Grubenheber ist mit einem nach unten tiefgezogenen P-Fahrgestell ausgestattet, in das man die Achstraverse höhenneutral integrieren kann
  • Alternativ kann auch ein gerades S-Fahrgestell eingesetzt werden
  • Variables Fahrgestell-Baukasten-System für die unterschiedlichsten Grubenbreiten (700 - 1200 mm) in Verbindung mit verschieden Rollen-Varianten und Freisetzungsgraden zum Anpassen an die Arbeitsgruben- Gegebenheiten
  • Korrosionsgeschützte Kolbenstangen durch Selbstschmierung
  • Hochwertige Pulverbeschichtung schützt vor aggressiven Flüssigkeiten und erhöht das werthaltige Erscheinungsbild langfristig


Lieferumfang:

  • Grubenheber mit Hydro-Pneumatischer-Automatik Steuerung
  • Fahrwerk mit tiefgezogenem P-Fahrgestell und Laufrollen für Schienen
  • Standardpratze 120 x 120 mm
  • Bedienungsanleitung und Prüfbuch
  • EG-Konformitätserklärung
  • Farbe: Heber Grundkörper RAL 7040
    • Anbauteile und Fahrgestell RAL 7016

Downloads

Verkaufsunterlagen

Broschüren
Technische Datenblätter

Technische Dokumentation

Produktzeichnungen

Technische Daten

Technische Daten:

Traglast (CE)4000 kg
Hubweg750 mm
Hebestufen1
Aufnahmehöhe min. zur Rollenlaufschiene- 69 mm
Grubenhebertiefe zur Rollenlaufschiene1070 mm
Hubhöhe max. über Rollenlaufschiene681 mm
Laufschienenabstand Innenmaß700-1200 mm
Fahrgestell Verstellbarkeit140 mm
Rollenauflage Breite40 mm
Rollenauflage Neigung8 % / 4,6 °
Parallelitätsabweichung Laufschienen max.10 mm
Laufrollendurchmesser (am Bund)80 (95) mm
Aufnahmedurchmesser innen/außen30/45 mm
Durchmesser Kolbenstange45 mm
Öl-Menge/Qualität3,3 l / HLP-D 10
Antrieb350 l/min. 8 bar
Betriebsdruck144 bar
Gewicht198kg
