Produktdetails / Lieferumfang

1-fach Teleskop, schienengeführt hängend

Beschreibung:

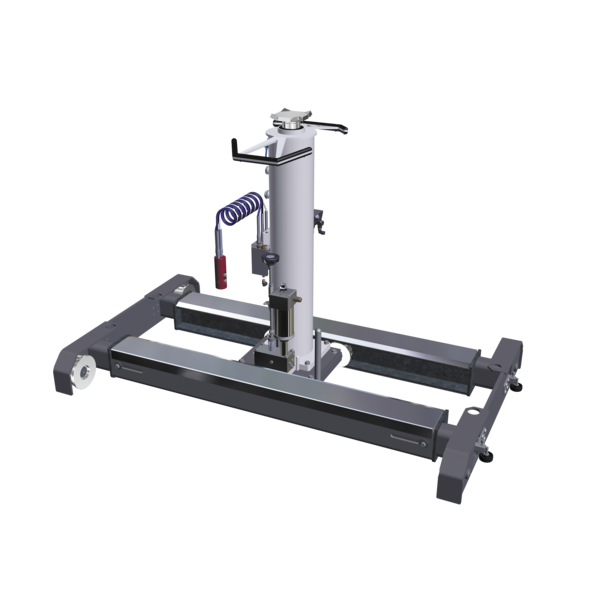

Grubenheber Automatik
mit Luftmotor und pneumatischer Eilsteuerung
Insbesondere für Rad- und Bremsenarbeiten in Verbindung mit
Achstraversen und Abstützsystemen von LKW und Bussen
mit 16,5 t Traglast

Steuerung:

  • Effiziente Eilsteuerung in AUF und AB Bewegung serienmäßig integriert
  • Präzise, anwenderfreundliche, pneumatische Handsteuerflasche mit magnetischer Halterung zur komfortablen und flexiblen Bedienung des Eil- und Lasthubes mit vergrößerter Einsicht im Bedienerradius
  • Feinfühliges und präzises Ablassen des Grubenhebers durch bewährtes System mit integrierter Totmannsteuerung


Aufbau:

  • Exakt am Boden verfahrbarer, schienengeführter Grubenheber zum leichten Verfahren (serienmäßige Nadellager) der ausgebauten Aggregate, insbesondere auch unter Last
  • Telskopierbares Fahrgestell zur exakten Einstellung der Spurweite des Grubenhebers, passend zu den in der Arbeitsgrube befindlichen Schienen
  • Exakt geführte Schienenlaufrolle (Bund geführt)
  • Optionale Laufrollen für U-Profil bzw. Wandgeführt mit Flachstahl möglich
  • Sichere Haltebremse des Hebers in Querrichtung der Arbeitsgrube
  • Nahezu freier Durchgang in der Arbeitsgrube durch bodenlaufendes Fahrgestell
  • Erhöhung der Stempelaufnahme um max. 2 x 200 mm (Option für sehr tiefe Gruben)
  • Integriertes Sichtfenster zur Kontrolle der Öl-Menge und Öl-Qualität des Grubenhebers
  • Das Fahrgestell kann aus ergonomischen Gründen als trittsicheres Arbeitspodest auf Grund der Antirutschbeschichtung genutzt werden
  • Korrosionsgeschützte Kolbenstangen durch Selbstschmierung
  • Hochwertige Pulverbeschichtung schützt vor aggressiven Flüssigkeiten und erhöht das werthaltige Erscheinungsbild langfristig


Lieferumfang:

  • Grubenheber mit Hydro-Pneumatischer-Automatik Steuerung
  • Fahrwerk mit vier innenliegenden Bundlaufrollen für Schienen
  • Standardpratze 120 x 120 mm
  • Bedienungsanleitung und Prüfbuch
  • EG-Konformitätserklärung
  • Farbe: Heber Grundkörper RAL 7040
    • Anbauteile und Fahrgestell RAL 7016

Downloads

Verkaufsunterlagen

Broschüren
Technische Datenblätter

Technische Dokumentation

Betriebsanleitungen

Technische Daten

Technische Daten:

Traglast (CE)16500 kg
Hubweg750 mm
Hebestufen1
Aufnahmehöhe min.1180 mm
Hubhöhe max.1930 mm
Laufschienenabstand Innenmaß750-1600 mm
Fahrgestell Verstellbarkeit230 mm
Rollenauflage Breite44 mm
Rollenauflage Neigung0 %
Laufschiene min. (B x H)75 x 10 mm
Parallelitätsabweichung Laufschienen max.10 mm
Laufrollendurchmesser (am Bund)133 (148) mm
Aufnahmedurchmesser innen/außen45/78 mm
Durchmesser Kolbenstange70 mm
Öl-Menge/Qualität9,5 l / HLP-D 10
Antrieb350 l/min. 11 bar
Betriebsdruck254 bar
Gewicht403 kg
