Produktdetails / Lieferumfang

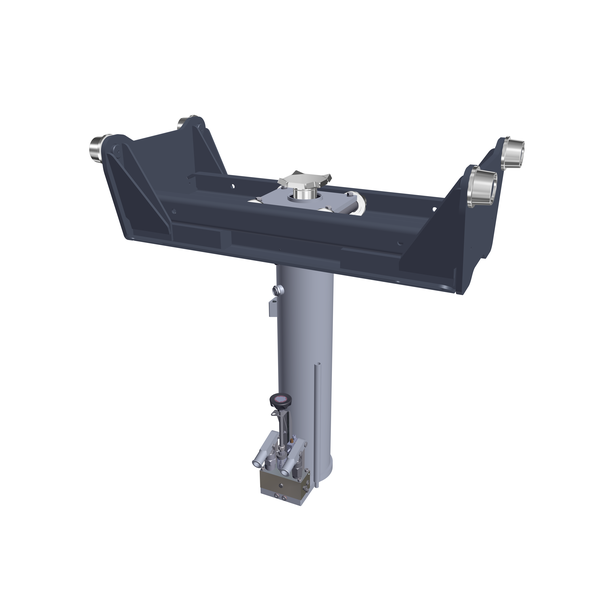

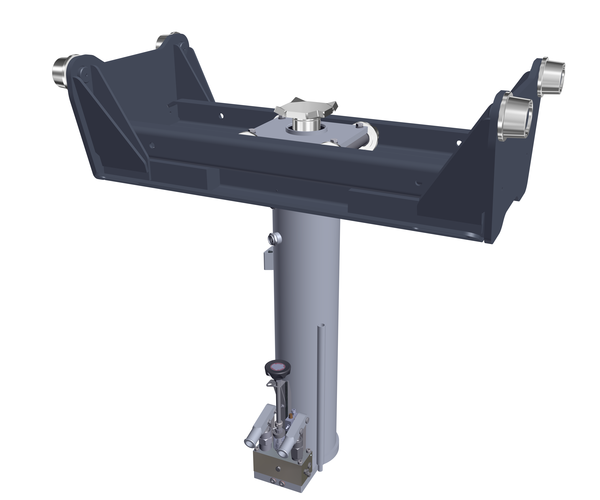

1-fach Teleskop, schienengeführt hängend
Beschreibung:
Grubenheber manuell
mit Handpumpe für Lasthub
Insbesondere für Rad- und Bremsenarbeiten sowie für den Ausbau
von kleineren Baugruppen in Verbindung mit Achstraversen und
Abstützsystemen von LKW und Bussen mit 16,5 t Traglast
Steuerung:
- Präzise, anwenderfreundliche Handpumpe für Eil- und Lasthub
- Feinfühliges und präzises Ablassen des Grubenhebers durch bewährtes System mit integrierter Totmannsteuerung
Aufbau:
- Zum exakten Verschieben wird der Grubenheber am oberen Grubenrand schienengeführt
- Garantiert leichtes verschieben des Grubenhebers, da alle Laufrollen in Quer- und Längsrichtung mit Nadellager ausgestattet sind
- Langer Gesamthubvon 750 mm, um weit obenliegende Aggregate zu erreichen
- Grubenheber ist mit einem nach unten tiefgezogenen P-Fahrgestell ausgestattet, in das man die Achstraverse höhenneutral integrieren kann
- Alternativ kann auch ein gerades S-Fahrgestell eingesetzt werden
- Variables Fahrgestell-Baukasten-System für die unterschiedlichsten Grubenbreiten (700 - 1200 mm) in Verbindung mit verschieden Rollen-Varianten und Freisetzungsgraden zum Anpassen an die Arbeitsgruben- Gegebenheiten
- Korrosionsgeschützte Kolbenstangen durch Selbstschmierung
- Hochwertige Pulverbeschichtung schützt vor aggressiven Flüssigkeiten und erhöht das werthaltige Erscheinungsbild langfristig
Lieferumfang:
- Grubenheber mit Handpumpe
- Fahrwerk mit tiefgezogenem P-Fahrgestell und Laufrollen für Schienen
- Standardpratze 120 x 120 mm
- Bedienungsanleitung und Prüfbuch
- EG-Konformitätserklärung
- Farbe: Heber Grundkörper RAL 7040
- Anbauteile und Fahrgestell RAL 7016
Downloads
Verkaufsunterlagen
Broschüren | ||
---|---|---|
Broschüre SLIFT PIT-JACK
|
||
Broschüre (Printversion) SLIFT PIT-JACK print
|
Technische Datenblätter | ||
---|---|---|
Technisches Datenblatt MPJ 16.5/750 1S HM
|
||
Technisches Datenblatt (Printversion) MPJ 16.5/750 1S HM
|
Technische Dokumentation
Produktzeichnungen | ||
---|---|---|
Broschüre PIT JACK Maßblatt
|
Technische Daten
Technische Daten:
Traglast (CE) | 16500 kg |
Hubweg | 750 mm |
Hebestufen | 1 |
Aufnahmehöhe min. zur Rollenlaufschiene | - 69 mm |
Grubenhebertiefe zur Rollenlaufschiene | 1070 mm |
Hubhöhe max. über Rollenlaufschiene | 681 mm |
Laufschienenabstand Innenmaß | 700-1200 mm |
Fahrgestell Verstellbarkeit | 140 mm |
Rollenauflage Breite | 40 mm |
Rollenauflage Neigung | 8 % / 4,6 ° |
Parallelitätsabweichung Laufschienen max. | 10 mm |
Laufrollendurchmesser (am Bund) | 80 (95) mm |
Aufnahmedurchmesser innen/außen | 45/70 mm |
Durchmesser Kolbenstange | 70 mm |
Öl-Menge/Qualität | 9,5 l / HLP-D 10 |
Antrieb | handhydraulisch |
Betriebsdruck | 254 bar |
Gewicht | 239 kg |
