Produktdetails / Lieferumfang

1-fach Teleskop, frei bodenlaufend

Beschreibung:

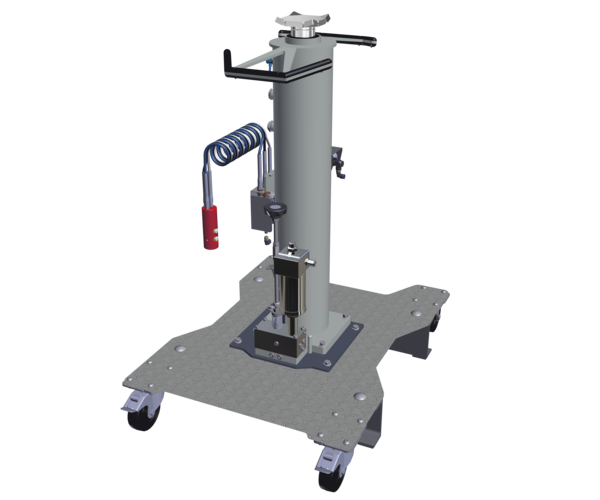

Grubenheber Automatik
mit Luftmotor und pneumatischer Eilsteuerung
Insbesondere für Rad- und Bremsenarbeiten in Verbindung mit
Achstraversen und Abstützsystemen von LKW und Bussen
mit 16,5 t Traglast

Steuerung:

  • Effiziente Eilsteuerung in AUF und AB Bewegung serienmäßig integriert
  • Präzise, anwenderfreundliche, pneumatische Handsteuerflasche mit magnetischer Halterung zur komfortablen und flexiblen Bedienung des Eil- und Lasthubes mit vergrößerter Einsicht im Bedienerradius
  • Feinfühliges und präzises Ablassen des Grubenhebers durch bewährtes System mit integrierter Totmannsteuerung


Aufbau:

  • Am Boden frei verfahrbarer Grubenheber zum flexiblen Einsatz an verschiedenen Arbeitsorten wie z.B. Werkstatt oder Arbeitsgrube
  • Bodenlaufendes Fahrwerk mit vier Lenkrollen, wovon zwei zum Sichern gegen Wegrollen mit Bremsen ausgestattet sind (ohne Last)
  • Federbasierte Wegrollsicherung, d.h. der Heber setzt sich ab einer Traglast von ca. 1000 kg automatisch auf dem Boden ab und sichert sich somit selbst
  • Nahezu freier Durchgang in der Arbeitsgrube durch bodenlaufendes Fahrgestell
  • Erhöhung der Stempelaufnahme um max. 2 x 200 mm (Option für sehr tiefe Gruben)
  • Integriertes Sichtfenster zur Kontrolle der Öl-Menge und Öl-Qualität des Grubenhebers
  • Korrosionsgeschützte Kolbenstangen durch Selbstschmierung
  • Hochwertige Pulverbeschichtung schützt vor aggressiven Flüssigkeiten und erhöht das werthaltige Erscheinungsbild langfristig


Lieferumfang:

  • Grubenheber mit Hydro-Pneumatischer-Automatik Steuerung
  • Fahrwerk mit vier Lenkrollen
  • Standardpratze 120 x 120 mm
  • Bedienungsanleitung und Prüfbuch
  • EG-Konformitätserklärung
  • Farbe: Heber Grundkörper RAL 7040
    • Anbauteile und Fahrgestell RAL 7016

Downloads

Verkaufsunterlagen

Broschüren
Technische Datenblätter

Technische Dokumentation

Betriebsanleitungen

Technische Daten

Technische Daten:

Traglast (CE)16500 kg
Hubweg750 mm
Hebestufen1
Aufnahmehöhe min.1189 mm
Hubhöhe max.1939 mm
Fahrgestell (L x B)1010 x 760 mm
Laufrollen80 mm (Polyamid)
Aufnahmedurchmesser innen/außen45/70 mm
Durchmesser Kolbenstange70 mm
Öl-Menge/Qualität9,5 l / HLP-D 10
Antrieb350 l/min. 11 bar
Betriebsdruck254 bar
Gewicht193 kg
